ZVW30プリウスのヘッドライトバルブ交換しました
全開の車検でヘッドライト暗くてギリギリだったので、交換必須状態の後整備です。
交換手順の備忘録
必要なもの
交換用バルブ
Philips(フィリップス) 自動車用バルブ&ライト ヘッドライト ハロゲン フォグライト H11 3200K ヴィジョンプラス 車検対応 2個入り PHILIPS VisionPlus 12362VPS2 【Amazon.co.jp限定】
工具 10mmレンチ
バルブはPHILIPSのH11 3200Kで暖色系です
作業の最難関がこれ

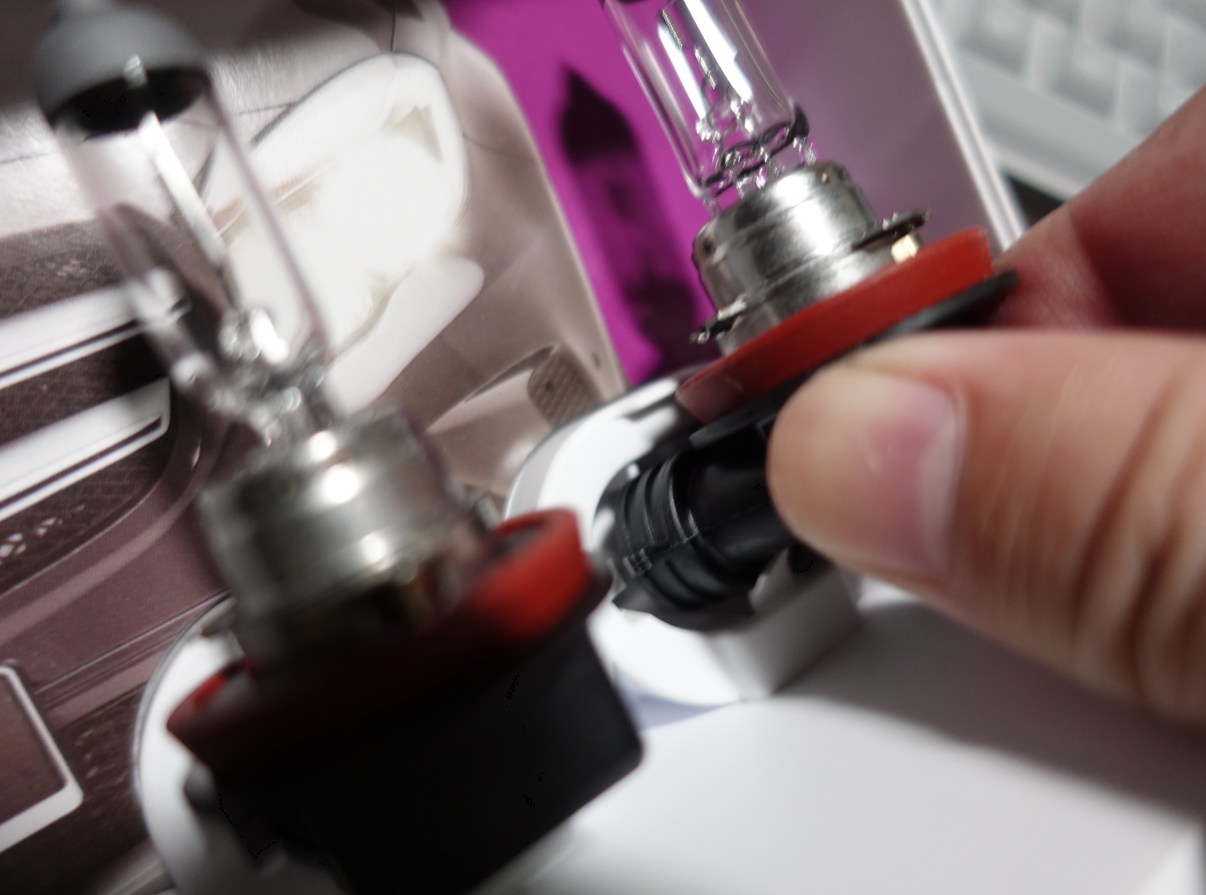

新品バルブをPHILIPSのケースから取り出すのが難しかった汗
バルブの下部を強くつかんで、左右へグリグリすると、なんとか引っこ抜けた
交換作業
ヘッドライトの位置

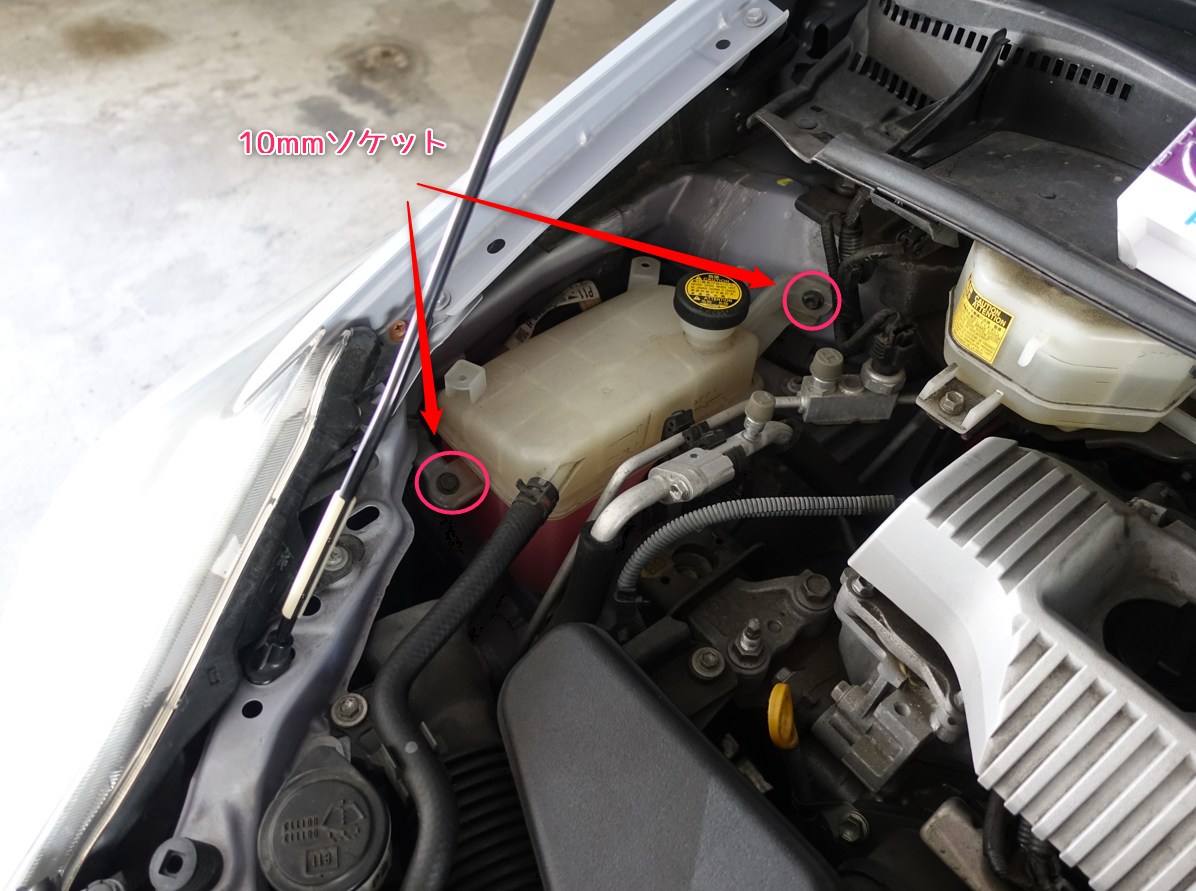

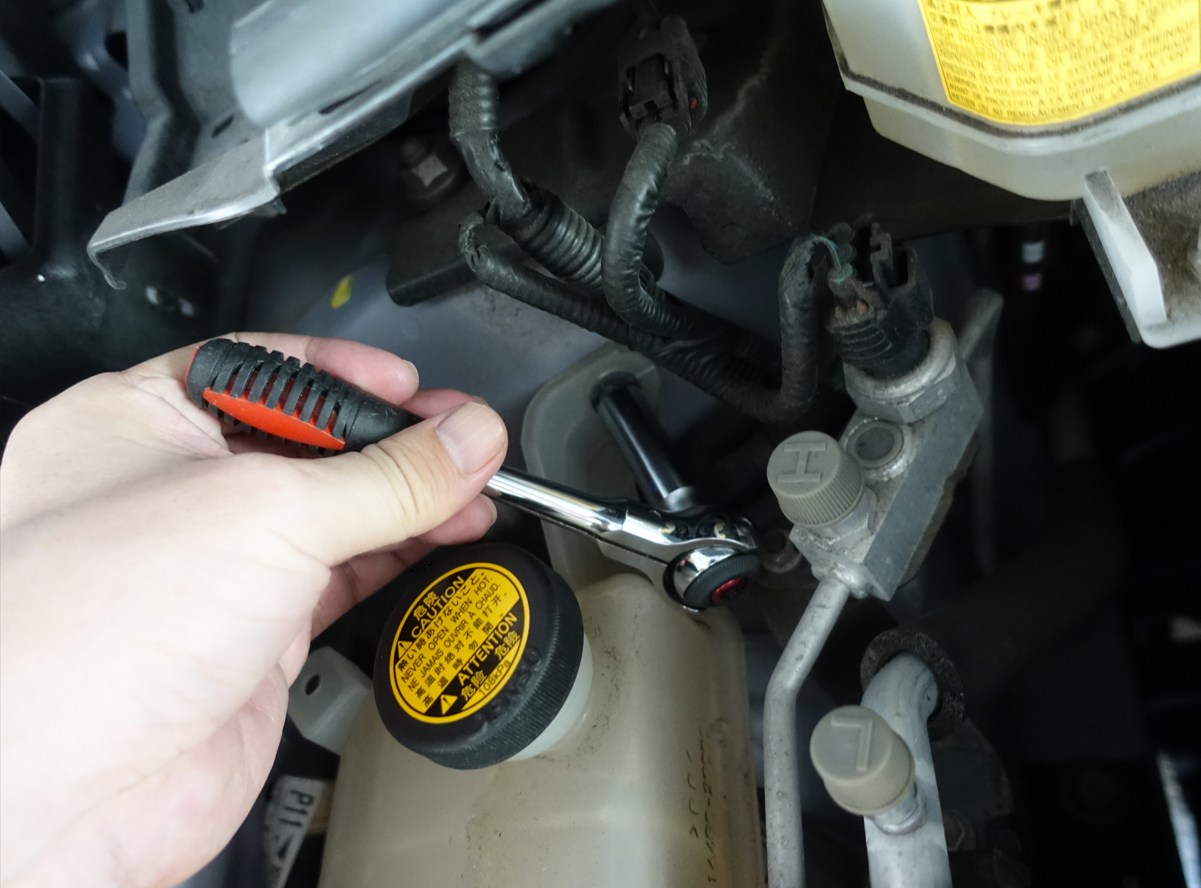

運転席側はウォッシャータンクが邪魔になるので、ボルト2本はずしてウォッシャータンクを移動させます
10mmのレンチで回せます
バルクヘッド側のぼると
ワッシャーは無いのでボルトだけ、
落とさないようにはずす

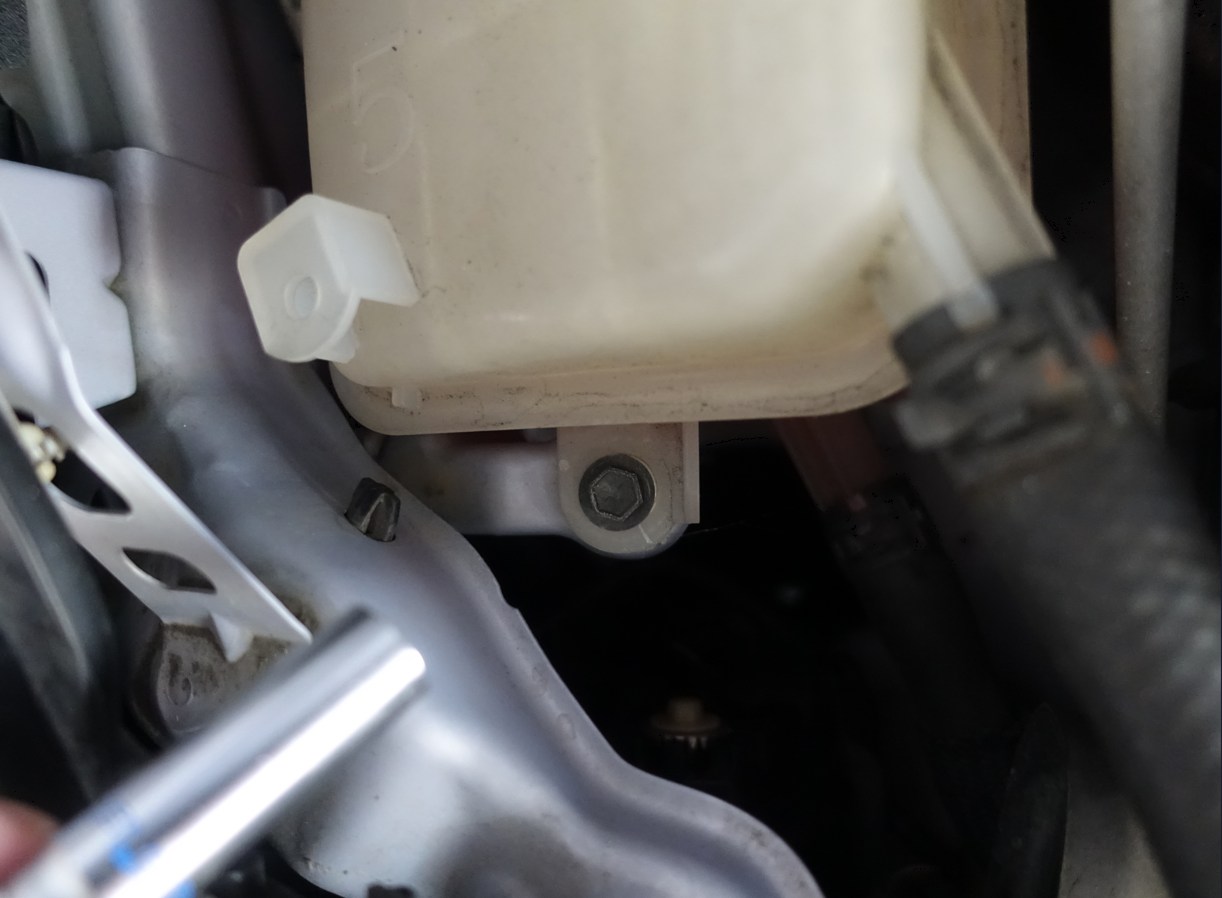

前方固定のぼると
こちらも10mmレンチではずす
ボルト2本はずれたらウォッシャータンクを移動させます
ホースが短いので動かしにくいですが、エンジン側へ適当に置く

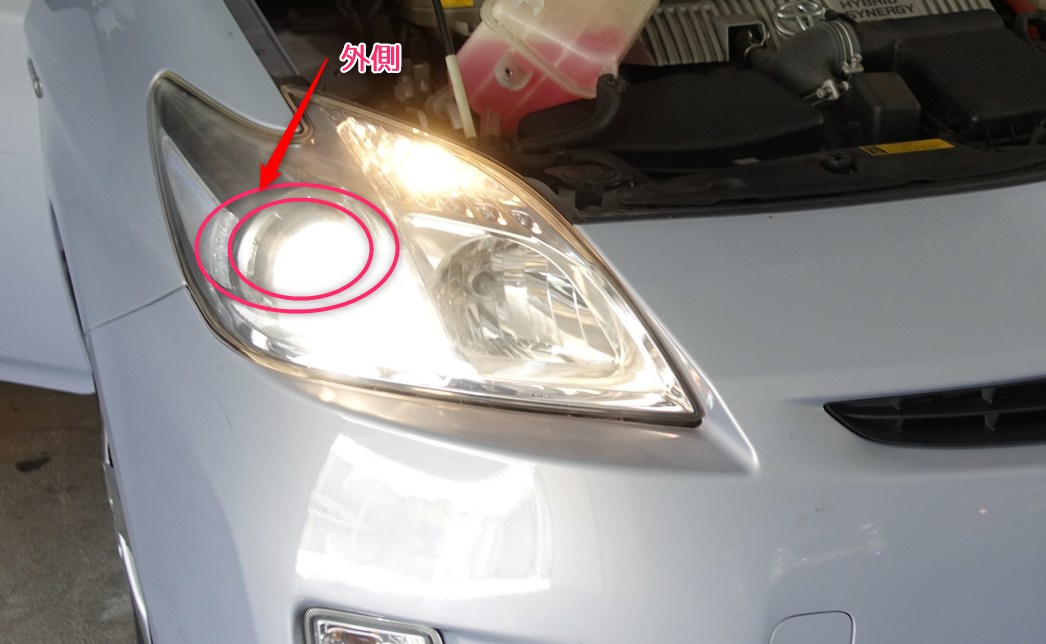

ヘッドライトバルブの位置は外側にあります。

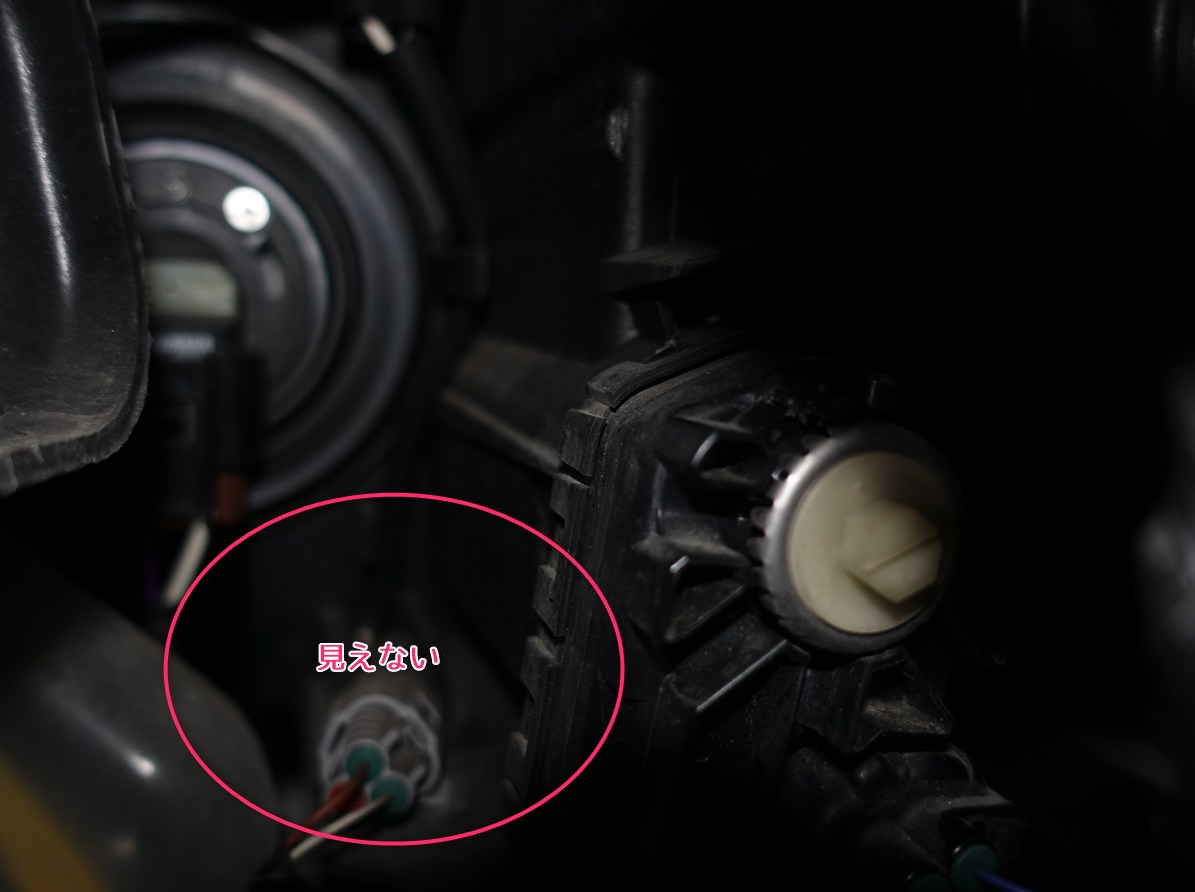

エンジンルームから観ると真っ暗で確認できないので、

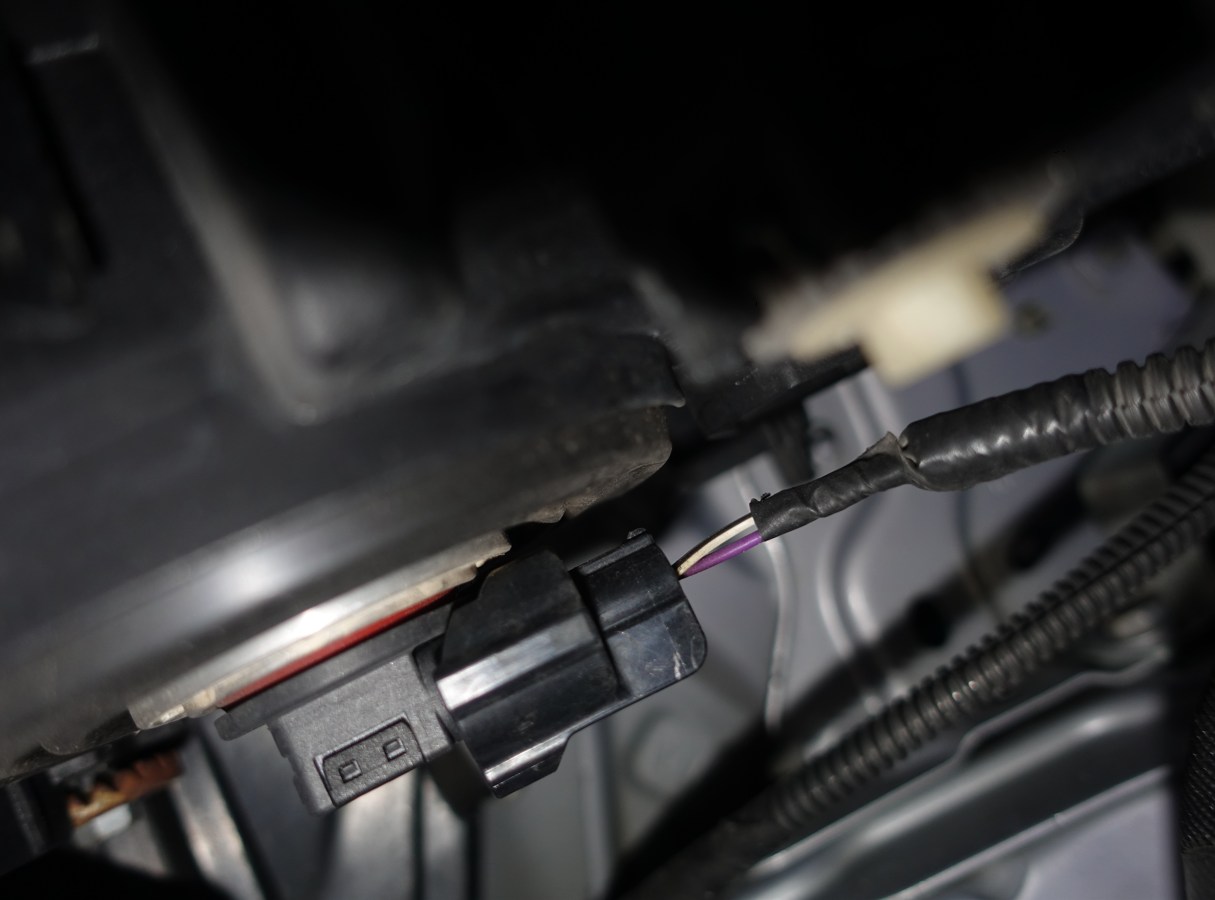

手探りでヘッドライトバルブのコネクターを掴み
反時計回りへまわす
少しの角度まわると、はずれる

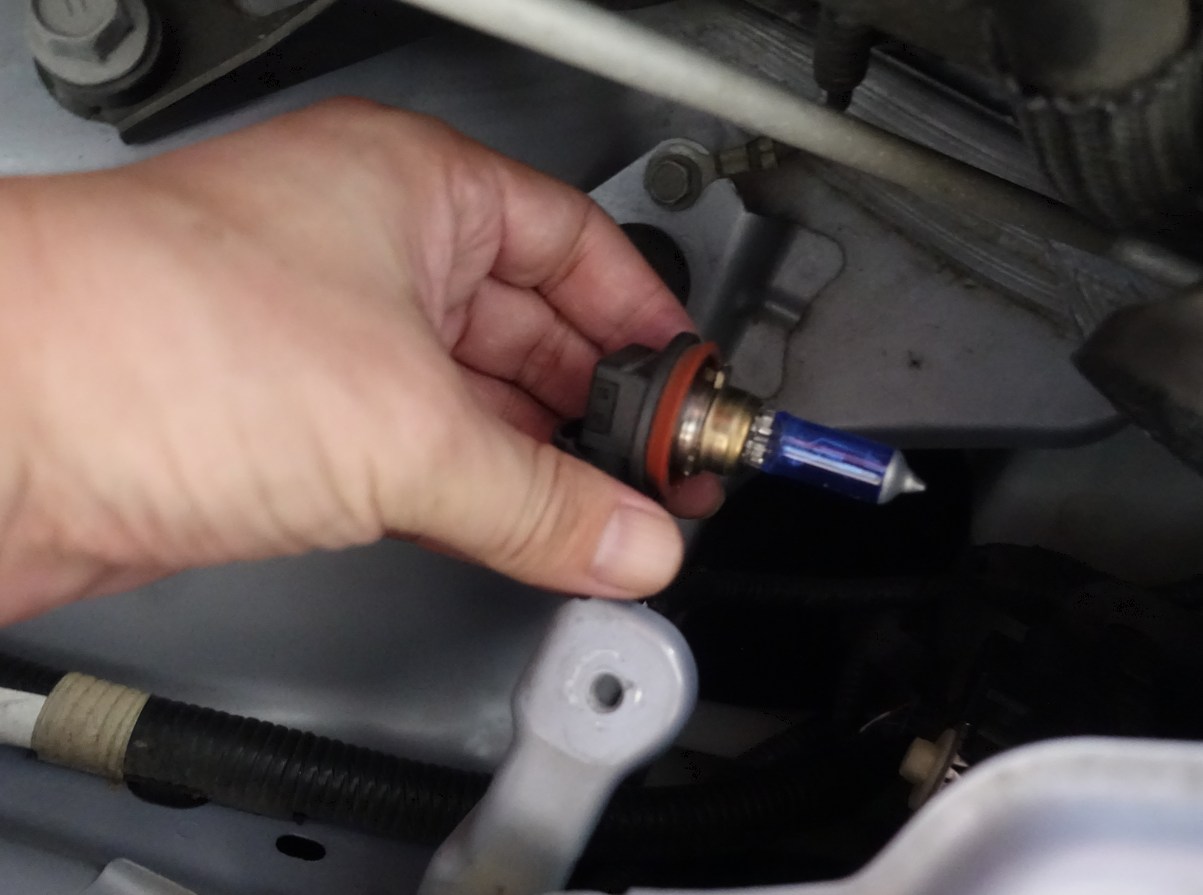

はずれたヘッドライトバルブ
コネクターの下部の爪を押し込んでバルブを引っ張ると抜けます
新品バルブの取付
はずれたコネクターに新品のバルブを差し込む
差し込む際、コネクター側の金属端子の穴と、バルブのオス端子の向きがあってると刺さります。
コネクターにバルブ合体できたら
ヘッドライトユニットの装着口へ手探りで「穴」を探し挿入
感覚でお仕込み
時計回りへ回すと カチッと音がして止まる
これで装着は完了

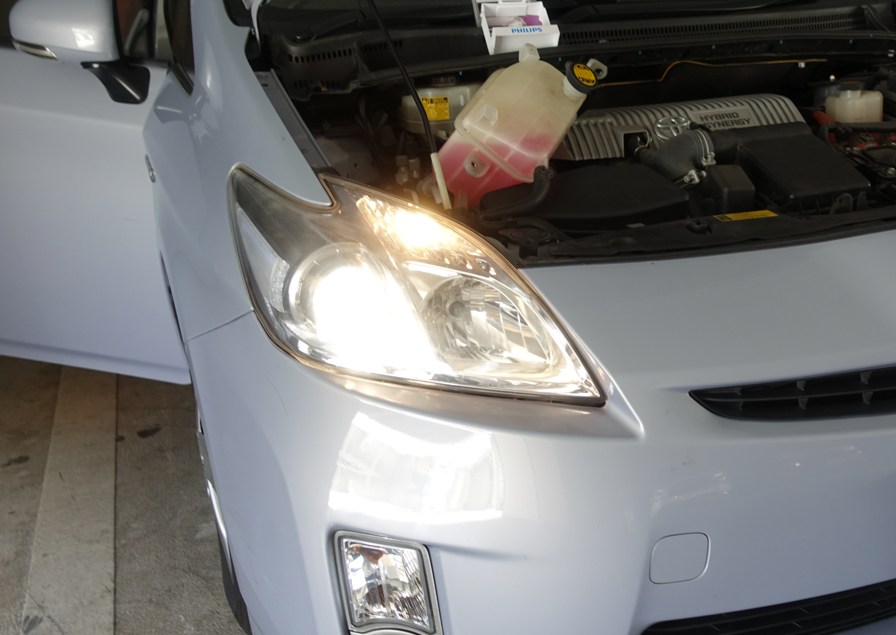

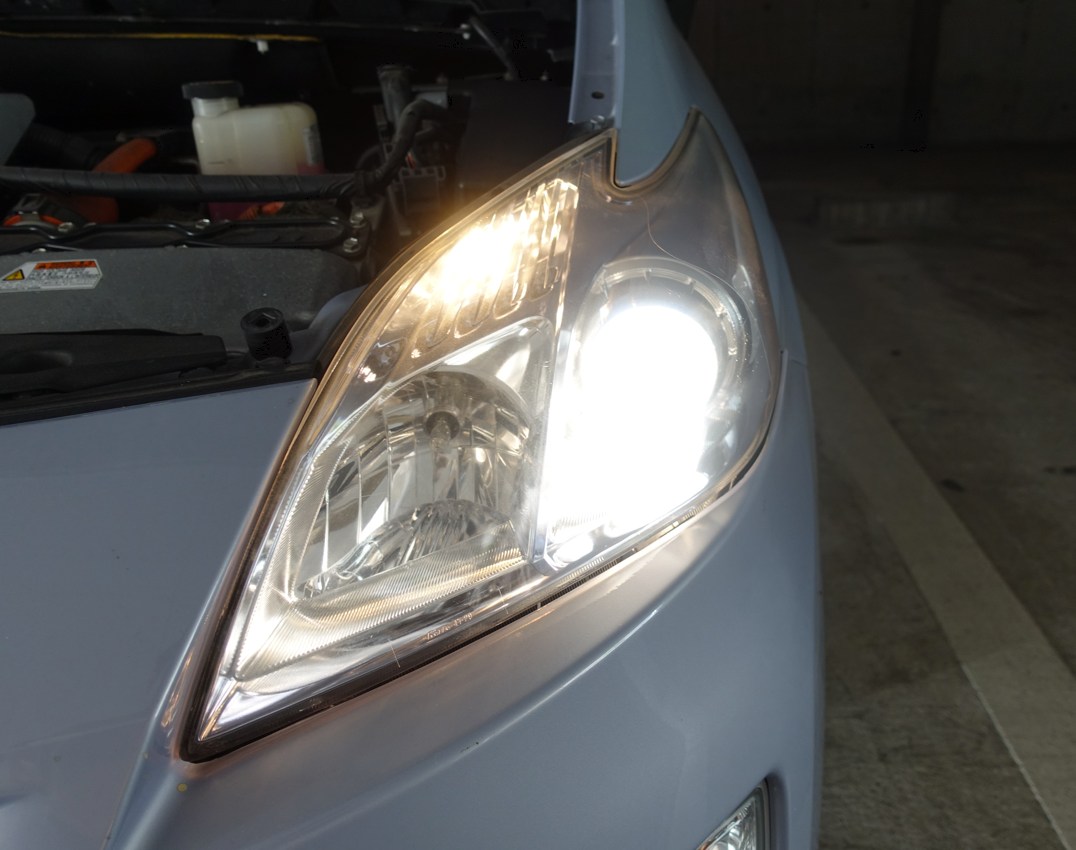

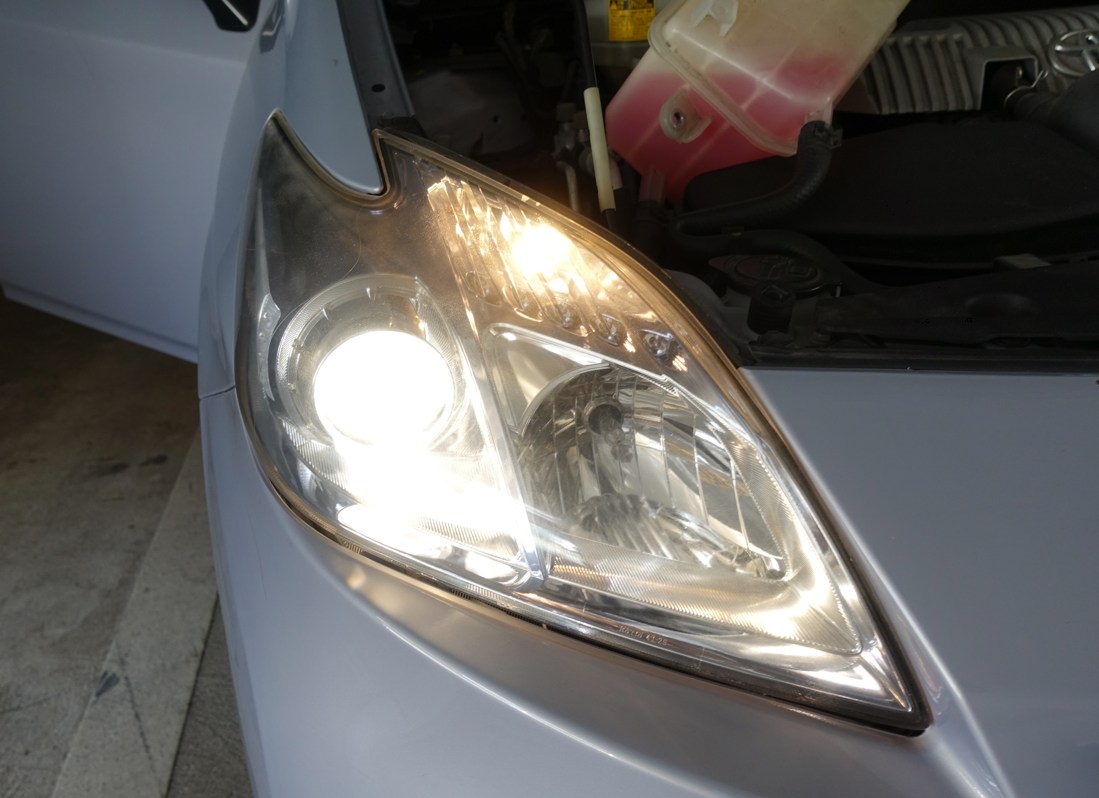

交換後のヘッドライト
けっこう明るい
助手席側
こちらは障害物がないので、奥の方のヘッドライトバルブコネクターを手探りで探して同様に交換するだけ
2分で完了
最後に大失敗
ウォッシャータンク固定ボルトをエンジンルームに落とさないよう最新の注意を払っていました。
ボルトは落とさず作業完了したのですが、
交換した古いヘッドライトバルブをエンジンルーム内へ落としてしまった。
暗所なので見つけることができず
車を移動させたけど、落下音、も転がる音もしない
結局見つけることができず、
古いバルブはエンジンルームの中に潜んでる状態になってしまいました。
どこにあるんだ？？
ヘッドライトバルブのエンジンルーム落下
要注意です(T_T)。
以上、
プリウスのヘッドライト交換作業でした。
